芝加哥云門是阿尼什·卡普爾設計的雕塑作品
關于這作品最有名的故事
就是2006年的好萊塢電影《分手男女》
電影中有幾段因在最開始的時候
沒有拍到塑像而重新拍攝



不過，今天跟著小編
來研究下云門是怎樣做成的
首先

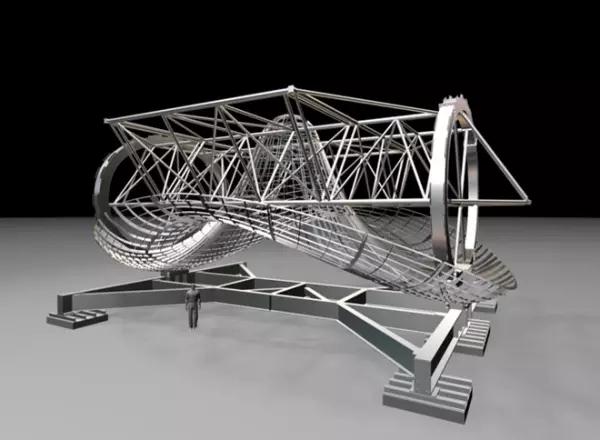

要建一個內部的支撐桁架



這個架子看著不太穩
會不會自己滾下來啊
并不會
因?yàn)樗€有埋在地面以下的部分
反正我們結構工程師設計的一切
你們最后都不會看到的！

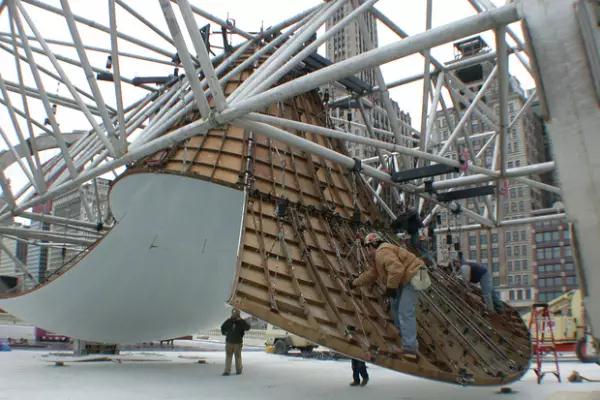

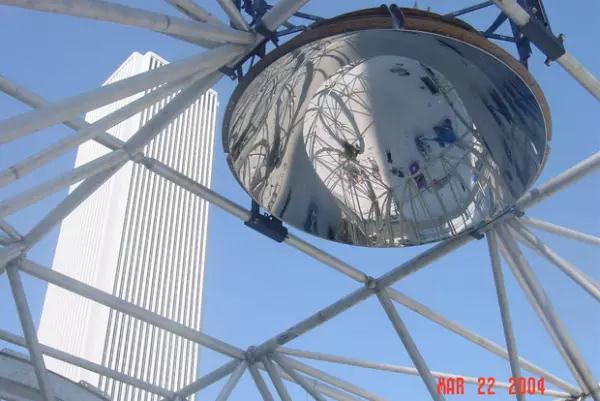

安裝第一塊鋼板，最中間那一塊



然后依次安裝鋼板

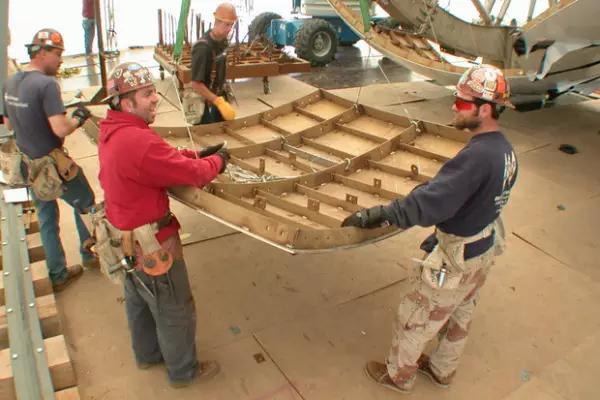

可以看到鋼板反面的
加勁肋和正面貼的臨時保護膜
鋼板只是用臨時支撐
和 turn-buckle 固定在桁架上
并沒有焊接
只是固定在應該在的位置



每一塊單獨的鋼板都是
在工廠數控加工完成的
全部為 3/8 英寸厚的不銹鋼
等離子炬切割后
用專門為這個項目打造的卷板機成形

然后再焊接內表面的加勁肋
最后用 3D 掃描技術檢驗最后的尺寸
不合適的地方手工打磨
精確到千分之一英寸

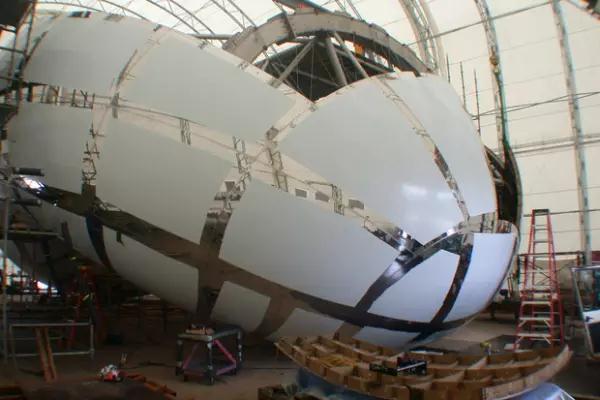

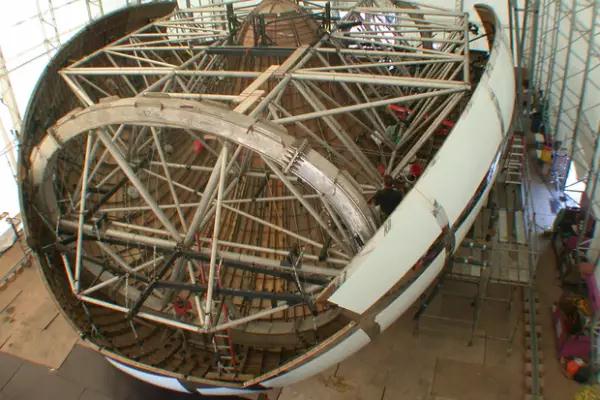

云門逐漸成形
注意看
鋼板與鋼板之間事實上是完全獨立的
只是嚴絲合縫的固定在了正確的位置
幾乎做到了百分百完美的接縫
幾乎沒有擠壓和變形

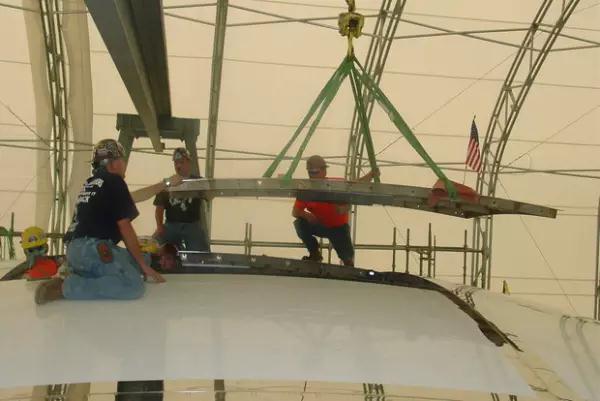

馬上就糊上頂棚了
「就您這個頂棚啊，也就我給你糊
這要換了旁人哪，糊不了這么好
這要換了旁人哪，糊不了這么茲密」

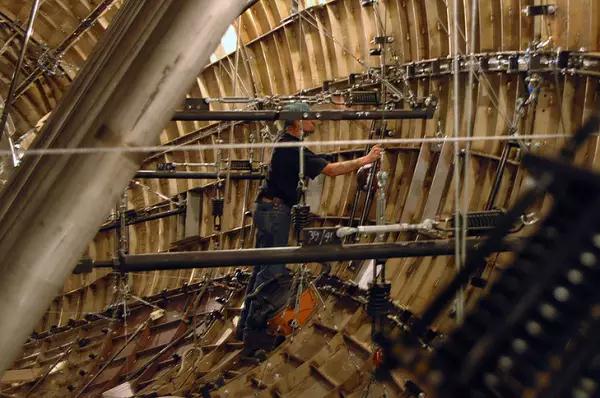

里面其實是這樣的
每一塊鋼板都要單獨固定
不依托周邊的任何鋼板
這樣最大程度上減少了變形的可能性



安裝最后一塊！
喂！里面還有人嗎？還有沒有人？

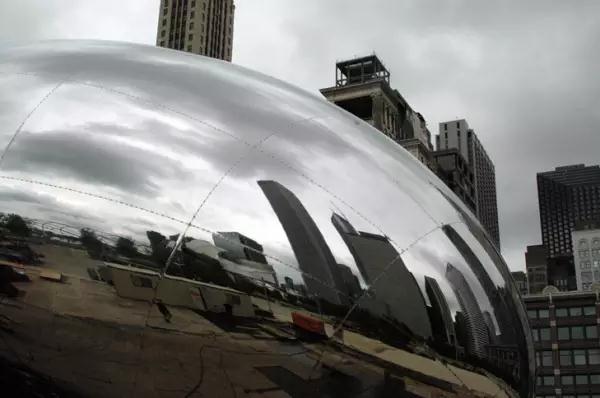

鋼板與鋼板之間用點焊固定



先開放給民眾看看新鮮

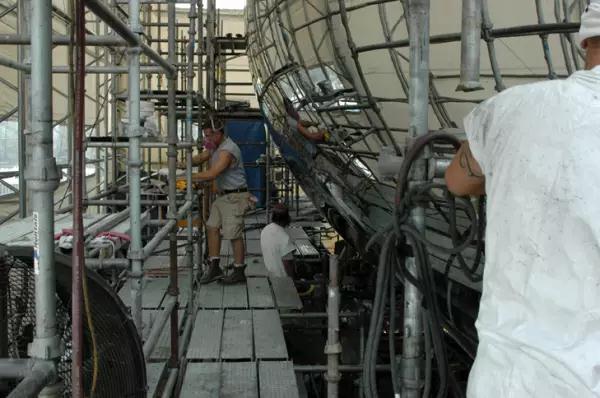

再建一整圈腳手架圍起來
全穿透焊縫
但是只能在外側作業
激光焊接所有的焊縫

注意到這個云門的形狀
意味著工人師傅焊接不同的焊縫
需要用各種不同的匪夷所思的「體位」
并且，工人師傅的心理還是很緊張的
萬一給焊次了，這算誰的？

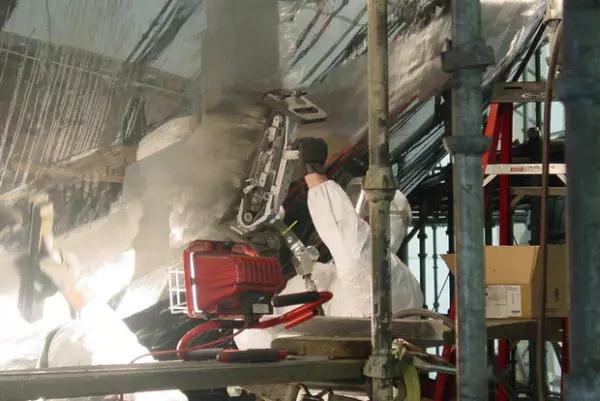

打磨焊縫
目的并不僅僅是讓人一眼看不見焊縫
而是要讓所有人要在
所有情況下都看不到焊縫



依次打磨
逐漸拋光，從粗到細，直到珠寶級打磨

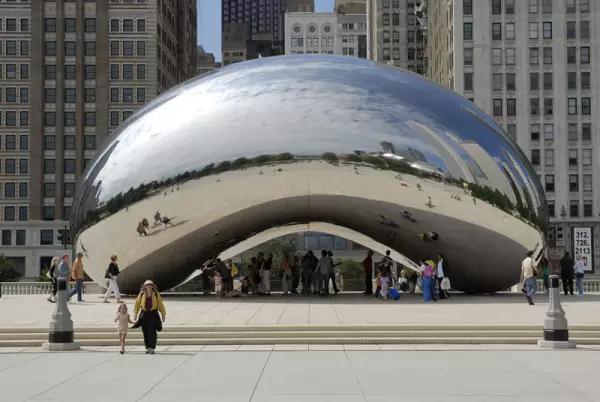

2005 年徹底完工之后
就是現在這個效果了！



2007 年
Cloud Gate 還獲得了

美國焊接協會的行業杰出成就大獎

藝術家：Anish Kapoor
結構工程師：Atelier One + Chris Hornzee-Jones
鋼材加工焊接：Performance Structures, Inc.
現場施工安裝：MTH Industries
